LPR-200 Bant Kantarı

lpr_screenBeltroller

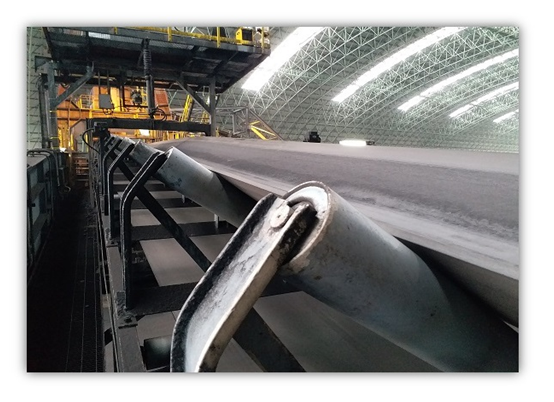

Bant Kantarları, konveyör sistemleri üzerinde taşınan dökme malzemenin tartılması için tasarlanmıştır. Madencilik, Yapı Malzemeleri ve Kimyasalları, Gıda, Enerji sektörleri başta olmak üzere toz, granül, tanecik ve parçalı yapıdaki dökme malzemenin anlık akış miktarı ve toplam taşınan miktarının tartılması, kayıt edilmesi, kontrol altına alınması amacıyla kullanılırlar.

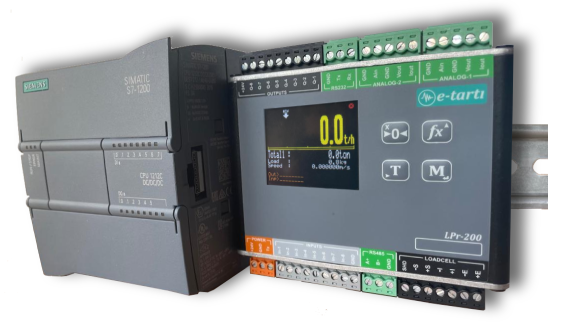

LPR200withPLC beltmaintenance

Özellikler

  • 3 farklı Toplam göstergesi
  • +/- % 0.25 doğruluk (% 20-100 debi aralığı)
  • 1kHz e kadar enkoder bağlanabilirlik aralığı
  • İzlenebilir hız, debi, yayılı yük göstergesi
  • Saniyede 3840 ölçüm
  • Modbus RTU/ASCII
  • Belirlenen miktarda malzeme dozajlama
  • İstenilen aralıklarla periyodik darbe çıkışı
  • 0-10V /4-20mA Analog Çıkış
  • Harici Gösterge çıkışı

LPR_LCD Computer  DisplacementEncoder   Remote   Analog


youtubeLogo PROFINET 9 dakikada devreye alma


pdf LPR-200 Bant Kantarı broşür
pdf LPR-200 Teknik Manuel
pdf LPR-200 Kullanım Kılavuzu
pdf LPR-200 Mini Klavuz
stepLMX500 Profinet XML

Teknik Özellikler

CİHAZ

Ekran 2.0″ 160x128piksel renkli grafik OLED LCD
Tuş Takımı
4 adet tactile tuş takımı
Durum Göstergeleri
Bant animasyonu, Minimum/Maksimum Debi sembolleri, Sıfır bölgesi ve dinamik değişken tuş simgeleri
Enkoder Giriş 0.3 Hz – 1kHz sinyal aralığı

A/D Çevirici

Minimum Giriş 0.02uV/Taksimat
Yük Hücresi Giriş
350-1000 Ohm  (Maksimum 10 Yük Hücresi)
İç Çözünürlük
24bit / 16.000.000
Ölçüm Hızı
3840 örnek/saniye
Yük Hücresi Besleme
5Vdc

Kalibrasyon

Kalibrasyon Tipi
Yük ile kalibrasyon veya Dijital kalibrasyon. Otomatik sıfırlama özelliği

Opsiyonlar

Dijital Çıkış 8adet 2A Dijital Çıkış (MosFET tipi)
Diijtal Giriş 8adet Optik İzole Dijital Giriş
Analog Giriş 2 adet 0-10V analog giriş
Analog Çıkış
2adet 0-10V, 2adet 4/20mA Analog Çıkış (12bit yada 16bit çözünürlük)

Haberleşme

Seri Çıkış1
1adet RS232 seri çıkış. 1200-115200bps Modbus RTU/ASCII haberleşme ya da harici gösterge çıkışı
Seri Çıkış2
 1adet RS485 seri çıkış. 1200-115200bps Modbus RTU/ASCII haberleşme ya da harici gösterge çıkışı
Seri Çıkış3
 1adet RS232 seri çıkış. 1200-115200bps Sadece Harici Gösterge
Ethernet
*Opsiyonel 10/100mbps modbusTCP veya Çift port PROFINET bağlantı

Çalışma Koşulları

Besleme/ Güç 24Vdc (+/- % 10) / 5W maximum (Opsiyonel 6V-9V-12V besleme seçenekleri)
Kutu
Ray Tipi Alüminyum kutu
Çalışma Sıcaklığı
-20/70°C
Ebatlar 100x104x35mm (WxLxH)
Koruma Sınıfı IP54

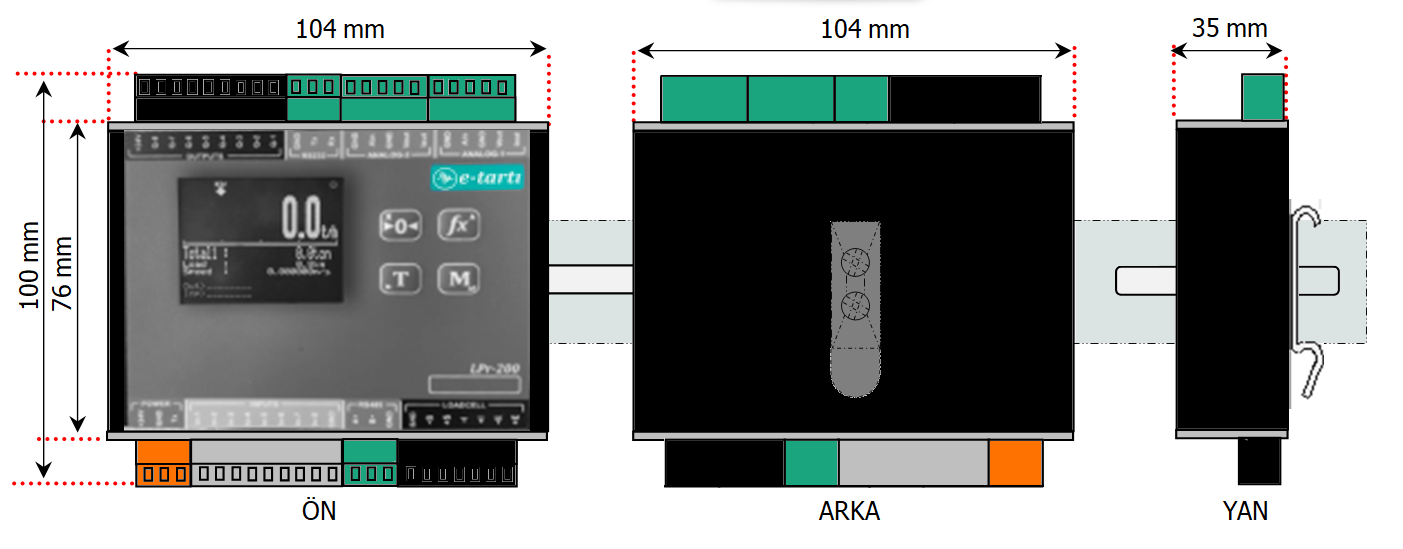

Boyutlar

LprCase



Site Kullanım Koşulları
