L60-TR Ray Tipi Transmitter

LTR3_Anin  LTR3_Anout  LTR3_FW  LTR3_serial-485  LTR3_serial-485
LQi_firmware-eCal  LQi_multiconnection  LQi_temp  LQi_ROHSII

L60-TR Ray Tipi Akıllı Sinyal Dönüştürücü cihazları 35mm genişlik ve 54mm yükseklk ile pano tipi uygulamalarda yer kazancı sağlamasının yanısıra çoklu bağlantı kolaylıkları ve dahili röle, analog çıkışları sayesinde hızlı devreye almaya imkan sağlar. 24bit analog çeviricisi ile yüksek çözünürlük/yüksek hız imkanları sunar. Dahili RS232/485 ve Analog çıkışları ile bir çok ihtiyaca karşılık verir.

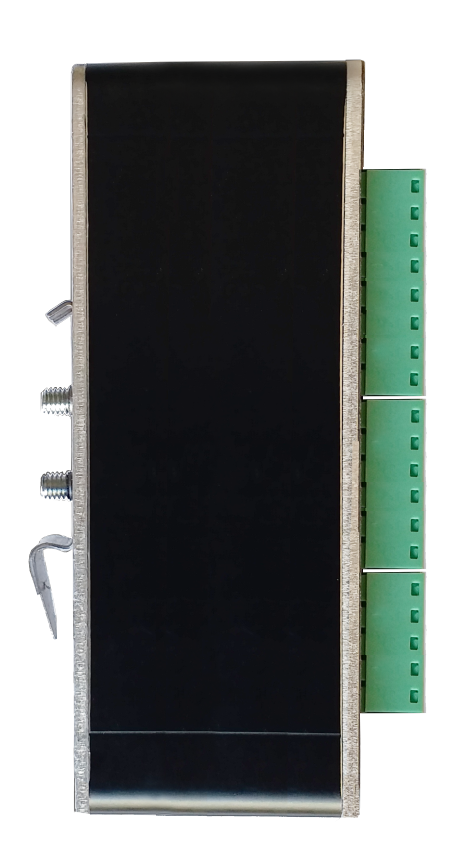

l60-TR

Özellikler

  • Ray Tipi Montaj
  • Standart Yük Hücresi uyumludur
  • e-Cal, Yükleme gerektirmeyen elektronik kalibrasyon
  • Hızlı ve kararlı ölçüm
  • gLOGIC Akıllı Filtre
  • Modbus ASCII/RTU
  • Dahili 2 adet Röle çıkışı ile belirlenen değer altı ya da üzerinde çıkış verebilir
  • 0/10V - 4/20mA Analog Çıkış ile PLC gibi ünitelere veri aktarabilir

Dökümanlar


pdfL60 Broşür
pdfL60 Mini Klavuz
pdfL60 Teknik Manual

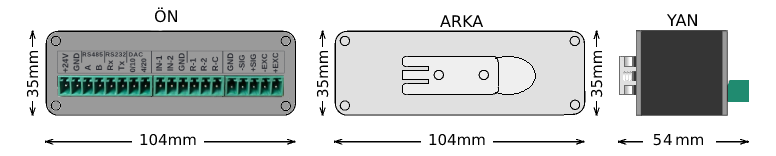

Boyutlar

35x104x54mm Ray Montaj Tipi Metal Kutu

L60_dimensions


Teknik Özellikler

A/D Çevirici
Minimum Giriş 0.05uV/Taksimat, 10.000d
Yük Hücresi Giriş
 350-1000 Ohm  (Maksimum 10 Yük Hücresi)
İç Çözünürlük
 24bit / 16.000.000
Ölçüm Hızı
 1280 örnek/saniye
Yük Hücresi Besleme
 3.3Vdc

Kalibrasyon
Kalibrasyon Tipi
 Yük ile kalibrasyon veya Dijital kalibrasyon. Otomatik sıfırlama özelliği

Inputs/Outputs
Dijital Çıkış Dahili 2 adet Röle Çıkışı (Standart)
Dijital Giriş Dahili 2 adet Dijital* (Standart)
Analog Giriş Dahili 2 adet 0-24V Analog Okuma Giriş (Standart)
Analog Çıkış
 12bit 0-10V gerilim ve 4/20mA akım çıkışı (Standart)

Haberleşme
Seri Çıkış1
 RS232 Haberleşme (Modbus RTU/ASCII, 1200-115200bps)
Seri Çıkış2
 RS485 Haberleşme (Modbus RTU/ASCII, 1200-115200bps)

Çalışma Koşulları
Besleme/ Güç 24Vdc (+/- % 10) / 5W maximum (Opsiyonel 6V-9V-12V besleme seçenekleri)
Kutu
 Ray Montaj Metal Kutu
Çalışma Sıcaklığı
 -20/70°C
Ebatlar 54 x 104 x 35 mm
Koruma Sınıfı IP54
