Model: LTR-3 | Model: LTR-3 | Yük Hücresi Transmitteri

LTR-3 Yük Hücresi Transmitteri

DIN Ray Montaj · 6.2mm · 0/10V - 4-20mA · Modbus RTU · %100 Yerli Tasarım

LTR-3, gelişmiş bir yük hücresi transmitteridir. Yük hücrelerinden gelen sinyali 4-20mA analog çıkışa ve Modbus RTU dijital veriye dönüştürür. DIN ray montaj özelliği ile endüstriyel panolarda pratik kurulum sağlar. 6.2mm ultra ince tasarımı ile dar alanlara montaj imkanı sunar.

6.2 mm kalınlık. Dar alanlar için özel olarak tasarlanmıştır

Dökümanlar

LTR-3 Teknik Bilgiler

Ürün Detayları

Cihaz

Tip

DIN Ray Montaj Transmitter

Kalınlık

6.2mm

Durum Göstergeleri

LED durum göstergeleri

Koruma Sınıfı

IP20

A/D Çevirici

Minimum Giriş

0.13 µV/Taksimat

Yük Hücresi Giriş

350-1000 Ohm (4 adet 350 Ohm yük hücresi)

İç Çözünürlük

24bit / 16.000.000

Ölçüm Hızı

100 örnek/saniye

Yük Hücresi Besleme

5Vdc

Çıkışlar

Analog Çıkış

1 Adet · 4-20mA / 0-10V (seçilebilir)

Haberleşme

RS485

1 Adet · Modbus RTU

USB

Konfigürasyon için (micro USB)

Çalışma Koşulları

Besleme/Güç

24Vdc

Kutu

DIN Ray Tipi Plastik

Çalışma Sıcaklığı

-10°C … +50°C

Yük Hücresi Sinyal Dönüşümü

Yük Hücresi Sinyal Dönüşümü uygulamaları için ideal çözüm

PLC/SCADA Entegrasyonu

PLC/SCADA Entegrasyonu uygulamaları için ideal çözüm

Endüstriyel Tartım Sistemleri

Endüstriyel Tartım Sistemleri uygulamaları için ideal çözüm

Uzaktan İzleme

Uzaktan İzleme uygulamaları için ideal çözüm

Dar Alanlı Pano Uygulamaları

Dar Alanlı Pano Uygulamaları uygulamaları için ideal çözüm

LTR-3 standart modeline ek olarak aşağıdaki opsiyonlar ile genişletilebilir.

0-10V Analog Çıkış

USB Konfigürasyon Kablosu

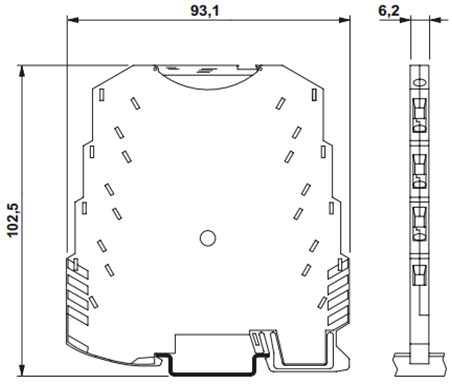

LTR-3 — Önden Görünüş

6.2 × 104 × 70 mm

Plastik Kutu · DIN Ray Montaj

LTR-3 — Kablo Takma

6.2 × 104 × 70 mm

Plastik Kutu · DIN Ray Montaj

LTR-3 — Kablo Ayırma Mekanizması

6.2 × 104 × 70 mm

Plastik Kutu · DIN Ray Montaj

LTR-3 — Kablolama Şeması

6.2 × 104 × 70 mm

Plastik Kutu · DIN Ray Montaj

LTR-3 — Bus Bağlantısı

6.2 × 104 × 70 mm

DIN Ray Paralel Geçiş

Konfigürasyon Yazılımı

LTR-3 için hazırlanmış hızlı konfigürasyon ve test yazılımı.

İndir & Detaylar →

DataViewer

Gerçek zamanlı veri grafiği izleme ve kayıt yazılımı.

İndir & Detaylar →

Firmware Güncelleme

LTR-3 için firmware güncelleme aracı.

İndir & Detaylar →

Modbus RTU Entegrasyonu

RS485 üzerinden Modbus RTU entegrasyonu.

Teknik Manuel →
