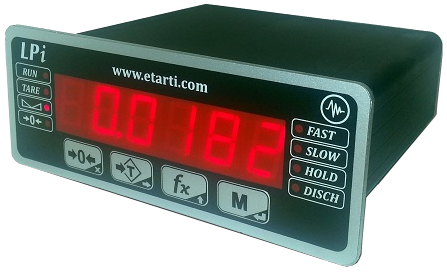

Model: LPi | Model: LPi | Panel Tipi İndikatör

LPi Panel Göstergesi / Dolum / Randıman Kantarı

Ağırlık Kontrolü · 960Hz · Modbus RTU · %100 Yerli Tasarım

LPi Panel tipi gösterge cihazıdır. Küçük ebatları sayesinde çoklu panel gösterge uygulamaları için ideal çözüm sağlar. Zengin giriş çıkış opsiyonları (4 adet çıkış, 4 adet izole giriş, 2 adet RS232-485 haberleşme, Modbus haberleşme protokolü) standart olarak sunulmaktadır. Bu sayede bir çok uygulama için ek opsiyona gerek duyulmaksızın uygulama çözümü sunar. Standart bir LPi göstergesi ile 960Hz hızına kadar gerçek örnekleme ve işlem çıkışı alınabilmedir. Özellikle sistem analizlerinde ve laboratuvarlarda anlık gerçek data grafik izlemesi yapabilmektedir. Elde edilen veriler DataViewer yazılımımız ile kayıt altına alınabilmektedir. Özel uygulamalarınız için ise 3.840Hz'e kadar dahili işlem ve karar verme gerçekleştirebilmektedir.

960 Hz hızına kadar gerçek örnekleme ve işlem çıkışı

Özellikle sistem analizlerinde ve laboratuvarlarda anlık gerçek data grafik izlemesi yapılabilmektedir. Elde edilen veriler DataViewer & Computer2 yazılımları ile kayıt altına alınabilmektedir.

Dökümanlar

LPi Teknik Bilgiler

Ürün Detayları

Mekanik

Dış Ebatlar

35 × 104 × 84 mm

Kutu

Metal dayanıklı kutu

Gösterge

6 dijit, 14mm kırmızı LED gösterge

Menü

Kolay kullanımlı menu

Koruma Sınıfı

IP65 (Panel ön yüzü)

A/D Çevirici

Minimum Giriş

0.13 µV/Taksimat

Yük Hücresi Giriş

350-1000 Ohm

Ölçüm Hızı

960 Hz (Standart) / 3.840 Hz (Dahili işlem)

Kalibrasyon

Kalibrasyon Tipi

e-Cal — Yükleme gerektirmeyen elektronik kalibrasyon

Haberleşme & I/O (Standart)

RS232/485

1 adet RS232/485 Haberleşme seçenekleri

RS232 Harici Gösterge

1 adet RS232 Harici Gösterge çıkışı

Dijital Çıkış (Röle)

4 adet dahili Röle (Ops.)

Dijital Giriş

4 adet dahili giriş (Opto-izole)

Analog Çıkış

1 adet 0/10V - 0/20mA Analog Çıkış (Ops.)

Opsiyonlar

Binary Çıkış

Menüden BCD, Binary ya da Mutlak Binary olarak seçilebilir

Analog Çıkış

0/10V – 4/20mA

Step Motor Çıkışı

Mevcut

ModbusTCP

10/100Mbps, Webserver, 6port

ProfiNet

Çift Port 100Hz gerçek çevrim hızı

Profibus

Mevcut

Bluetooth

Mevcut

Wi-Fi

Mevcut

Standart Panel Tipi Gösterge (1/999.999)

Standart Panel Tipi Gösterge (1/999.999) uygulamaları için ideal çözüm

Torba Dolum, Kefe Dolum, Ventil Tipi Dolum

Torba Dolum, Kefe Dolum, Ventil Tipi Dolum uygulamaları için ideal çözüm

Tumba (Debi, Randman) Kantarları

Tumba (Debi, Randman) Kantarları uygulamaları için ideal çözüm

Miktar Çıkış Kontrol

Miktar Çıkış Kontrol uygulamaları için ideal çözüm

Statik Kontrol (CW) Uygulamaları

Statik Kontrol (CW) Uygulamaları uygulamaları için ideal çözüm

Dinamik Bantlı Kontrol (CW) Uygulamaları

Dinamik Bantlı Kontrol (CW) Uygulamaları uygulamaları için ideal çözüm

Reçeteleme, çoklu malzeme karışım

Reçeteleme, çoklu malzeme karışım uygulamaları için ideal çözüm

Vidalı Toz Besleme

Vidalı Toz Besleme uygulamaları için ideal çözüm

Eksilen Tartı

Eksilen Tartı uygulamaları için ideal çözüm

Çarpmalı Kantar

Çarpmalı Kantar uygulamaları için ideal çözüm

Çekme/Kopma/Kırılma Testleri

Çekme/Kopma/Kırılma Testleri uygulamaları için ideal çözüm

LPi standart modeline ek olarak aşağıdaki opsiyonlar ile genişletilebilir.

Binary Çıkış (BCD/Binary/Mutlak Binary)

0/10V – 4/20mA Analog Çıkış

Step Motor Çıkışı

ModbusTCP 10/100Mbps, Webserver, 6port

ProfiNet Çift Port 100Hz

Profibus

Bluetooth

Wi-Fi

LPi — Panel Montaj Tipi

35 × 104 × 84 mm

Metal Kutu · Panel Montaj

LPi — Panel Montaj Tipi

35 × 104 × 84 mm

Metal Kutu · Panel Montaj

LPi — Panel Montaj Tipi

35 × 104 × 84 mm

Metal Kutu · Panel Montaj

Konfigürasyon Yazılımı

LPi için hazırlanmış hızlı konfigürasyon ve test yazılımı.

İndir & Detaylar →

DataViewer

Gerçek zamanlı veri grafiği izleme ve kayıt yazılımı.

İndir & Detaylar →

Firmware Güncelleme

LPi için firmware güncelleme aracı.

İndir & Detaylar →

Modbus RTU Entegrasyonu

RS485 üzerinden Modbus RTU entegrasyonu.

Teknik Manuel →

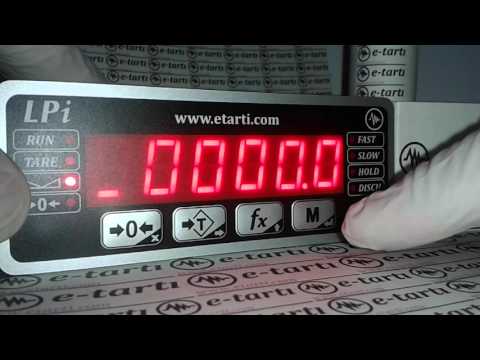

LPi Kalibrasyon

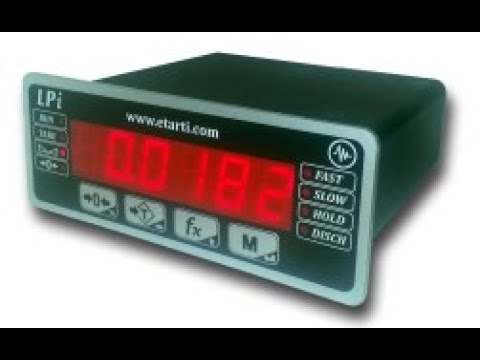

LPi - DOP107EV DELTA HMI MODBUS COMMUNICATION

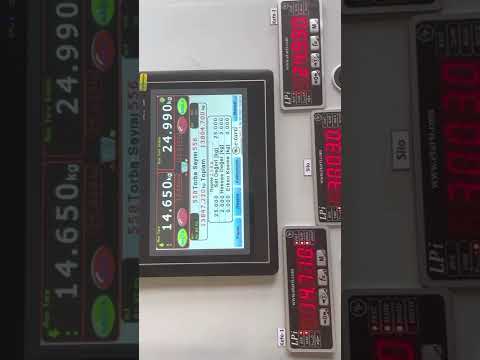

Çift Kefe Dolum Tek Boğaz Dolum

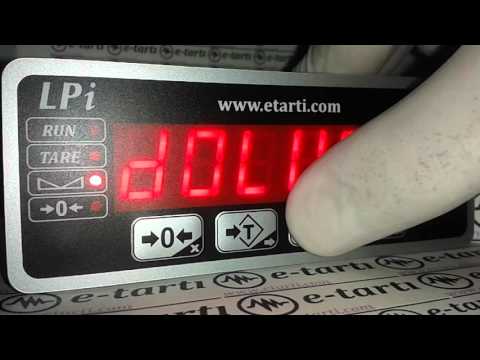

e-tartı mode selection TARTI, DOLUM, TUMBA
