Yük Hücresi Montaj Kılavuzu

• Lama Tipi Yük Hücreleri

  Silo ve tank tipi yüksek çekerli uygulamalar ile endüstriyel tip basküllerde kullanılan yaygın tip yük hücreleridir.





  Dikkat Edilecek Hususlar

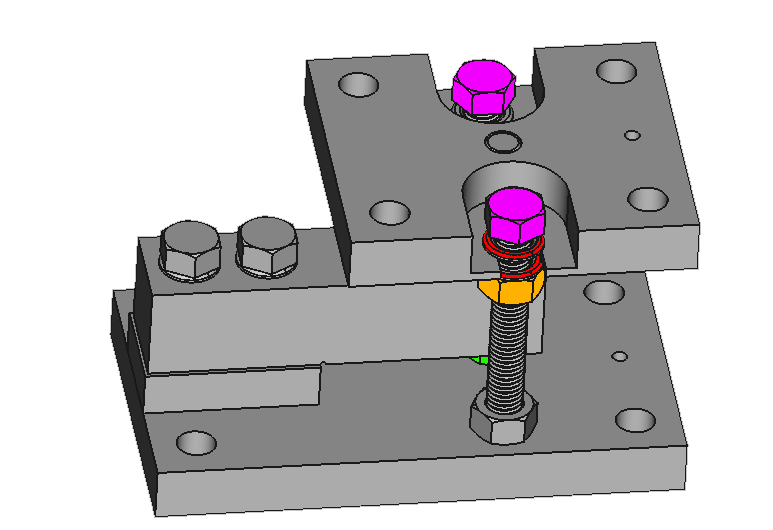

  • Yük hücresinin çalışabilmesi için şekilde belirtilen bölgenin esnemesine izin verilmelidir
  • Mavi olarak belirtilen yükseltme parçalarının montajlanmış olmasına dikkat edilmelidir.
  • Burulmalara engel olunarak noktasal basılma sağlanmalıdır.
  • 3 ya da 4 ayaklı uygulamalar için uygun olup, mekanik montaj ağırlığı göz önünde bulundurulmalıdır
    Dengesiz yüklemeler olabileceğinden her bir ayak yükü öngörülenin 2 katı yüke dayanıklı olmalıdır.
  • Yanal kasmalara (X eksende, ağırlık eksenine 90°, hareket serbest olmalıdır)engel olmak için montaj ederken bu eksende serbestlik kazandırılmalıdır
  • Yük hücresi sayısı birden fazla olduğu durumda ağırlıklar herbir köşeye ayrı ayrı konarak kontrol edilmeli, J-BOX ile ayar yapılarak eşitlenmelidir.



• Alüminyum Tip Yük Hücreleri

  Aluminyun tip Yük Hücreleri genellikle küçük baskül ve benzeri küçük yükler için tercih edilirler.
  Single-Point Tipi (Tek noktadan çalışma) çalışmaları gereği burulmalara karşı doğru çalışabilmektedirler.




  Dikkat Edilecek Hususlar

  • Yük hücresinin çalışabilmesi için esnemesine izin verilmelidir
  • Mavi olarak belirtilen yükseltme parçalarının montajlanmış olmasına dikkat edilmelidir.
  • Platform ebatı büyüdükçe köşe hataları artacaktır. Dolayısı daha büyük platformlarda 4 yük hücresi modeline geçilmeli ve J-BOX kullanılmalıdır
  • >Büyük ebat platformlarda daha kalın tip modeller tercih edilmelidir
    Dengesiz yüklemeler olabileceğinden her bir ayak yükü öngörülenin 2 katı yüke dayanıklı olmalıdır.
  • Yük hücresi sayısı birden fazla olduğu durumda ağırlıklar herbir köşeye ayrı ayrı konarak kontrol edilmeli, J-BOX ile ayar yapılarak eşitlenmelidir.



  • Körüklü Tip Yük Hücreleri

    Askı tipi uygulamalar için tercih edilen yük hücreleridir.





    Dikkat Edilecek Hususlar

    • Noktasal baskıya uygundur.
    • Askı noktasında boşluk olmamalı ve baskı uygulanan noktada ileri ya da geri yönde 1mm bile değişiklik olmamalıdır.
    • Burma etkisine karşı çok hassas olup mafsallı ya da bilyalı montaj aparatları ile noktasal yükleme garanti altına alınmalıdır
