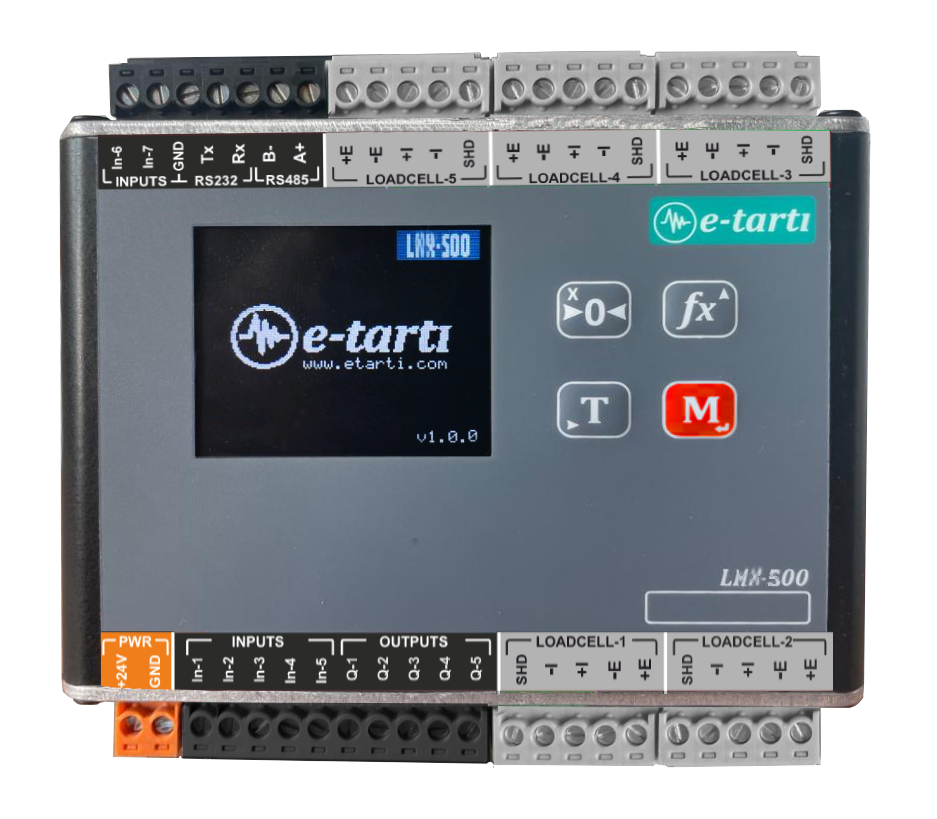

LMX-500, 5 Kanal Ağırlık Kontrol Ünitesi

LMX500 LMX500 aynı anda 5 kanal ağırlık ölçümü yapabilen akıllı kontrol ünitesidir.
Özellikle Beton santrali uygulamalarında, kum, çakıl, kırmataş gibi malzemelerin oluşturduğu agreganın, su, çimento ve çeşitli katkılarla karıştırılarak, üretilen hazır betonun transmikser veya kamyonlara dolumunun yapıldığı tesislerde kullanılır.


LMX500withPLC

Özellikler

  • 5 Kanal bağımsız ağırlık ölçme
  • 1280 Hz çevrim hızı (Bağımsız ayarlanabilir)
  • 5 adet 24V FET tipi Hızlı Çıkış
  • 2 adet 5A Akım Ölçme Girişi (akım trafosu uyumlu)
  • 2 adet 4/20mA Akım Ölçme Girişi
  • 3 adet Sayaç Okuma Girişi (10kHz e kadar okuyabilir)
  • 1 adet RS232 Modbus RTU/ASCII 1200-115200bps
  • 1 adet RS485 Modbus RTU/ASCII 1200-115200bps
  • Opsiyonel PROFINET Çift Port haberleşme
  • Opsiyonel ModbusTCP Ethernet bağlantı
  • Haberleşme ve Durum Gösterge ikonları ile kolay izleme

Dökümanlar

pdf LMx-500 Broşür
pdf LMx-500 Teknik Manuel
pdf LMx-500 Kullanım Kılavuzu
pdf LMx-500 Mini Klavuz
stepLMX500 Profinet XML
youtubeLogo PROFINET 9 dakikada devreye alma
LMX_LCD Computer  Remote   Analog

Teknik Özellikler

CİHAZ
Ekran 1.8" 160x128piksel Renkli Grafik LCD (Türkçe karakter destekli)
Tuş Takımı
 4 adet tactile tuş takımı
Durum Göstergeleri
 Hareketsizlik, Röle, Haberleşme
Dijital Giriş 3adet 0-36V uyumlu, 0.3 Hz - 10kHz sinyal aralığına sahip sayaç

A/D Çevirici
Minimum Giriş 0.04uV/Taksimat (Ayarlanabilir 3mV/V -250mV/V ölçme aralığı)
Yük Hücresi Giriş
 5 bağımsız kanal 35-1000 Ohm (Maksimum 10 Yük Hücresi-350R)
İç Çözünürlük
 24bit / 16.000.000
Ölçüm Hızı
 10-1280 örnek/saniye (bağımsızayarlanabilir)
Yük Hücresi Besleme
 3.3Vdc

Kalibrasyon
Kalibrasyon Tipi
 Yük ile kalibrasyon, Dijital (E-CAL) kalibrasyon ya da Katsayı

Opsiyonlar
Dijital Çıkışlar 5 adet (Standart) FET Transistor Çıkış (2A/24V)
Girişler 2 kanal 5A Akım Okuma Analog Giriş
2 kanal 4/20mA Akım Okuma Analog Giriş
3 kanal Digital-Analog-Sayaç girişi (Seçilebilir fonksiyon)

Haberleşme
Seri Çıkış1
 1adet RS232 seri çıkış. 1200-115200bps Modbus RTU/ASCII haberleşme ya da harici gösterge çıkışı
Seri Çıkış2
  1adet RS485 seri çıkış. 1200-115200bps Modbus RTU/ASCII haberleşme ya da harici gösterge çıkışı
Ethernet
 *Opsiyonel 10/100mbps Modbus TCP bağlantı
PROFINET
 *Opsiyonel PROFINET Çift Port bağlantı

Çalışma Koşulları
Besleme/ Güç 24Vdc (+/- % 10) / 5W maximum (Opsiyonel 6V-9V-12V besleme seçenekleri)
Kutu
 Ray Tipi Alüminyum kutu
Çalışma Sıcaklığı
 -20/70°C
Ebatlar 100x104x35mm (WxLxH)
Koruma Sınıfı IP54

Boyutlar

LMXCase
